カコロク VM-800HD にHDMI出力ビデオカメラを接続する方法

映像遅延装置カコロク VM-800HDは、HD-SDI/3G-SDI入力端子を採用した業務用途向けモデルです。HDMI出力のビデオカメラを接続するには、HDMI to SDIコンバータおよび3G-SDI BNC同軸ケーブルが必要になります。本記事では、接続時の注意点と推奨環境について解説します。

映像遅延装置カコロク VM-800HD とは

VM-800HDは、HD-SDI/3G-SDIビデオ入力信号を最大160秒間録画しながら、同時に過去の映像を再生する「映像遅延再生システム」搭載の、フルHD映像自動リプレイ装置です。

映像を0秒から160秒間遅延させて表示する機能、コマ送り、繰り返し再生機能など、映像の確認・分析に特化した機能を多数搭載しています。プロスポーツ選手のトレーニングや教育機関での部活動指導、競技場でのレース判定など、素早いフィードバックが求められる幅広い現場に導入されています。

VM-800HDは、付属のリモコン操作に加え、USBシリアルポートやデジタル入力ポートによる外部制御に対応したカコロク「フルHD」シリーズのフラッグシップモデルです。PC制御や外部フットスイッチ・センサーなどとの連携により、現場のオペレーションに合わせた柔軟な運用を実現します。

VM-800HD 主要スペック

遅延時間: 最大160秒
巻戻時間: 最大160秒
入力： HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M）
出力： HD-SDI/3G-SDI ×1、HDMI ×1
制御方法： リモコン、USBシリアルポート、デジタル入力ポート
外形寸法： 184(W) × 30(H) × 93(D) mm
重量： 515g

詳しくは VM-800HD 製品紹介ページをご参照ください。

HDMI出力ビデオカメラを接続する際の注意点と推奨環境

VM-800HDは入力端子にSDI規格を採用しているため、HDMI出力のビデオカメラを直接接続することはできません。

入力・出力端子は以下のとおりです。

入力： HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M）
出力： HD-SDI/3G-SDI ×1、HDMI ×1

入力端子がSDI規格のため、HDMI出力ビデオカメラを使用する場合は、カメラとVM-800HDの間にHDMI to SDIコンバータを設置し、HDMI信号をSDI信号に変換する必要があります。

VM-800HDとHDMI出力ビデオカメラを接続してご利用になる場合は、3G-SDI BNC同軸ケーブルおよび HDMI to SDI コンバータを別途ご用意ください。

VM-800HDとHDMI出力ビデオカメラの接続方法

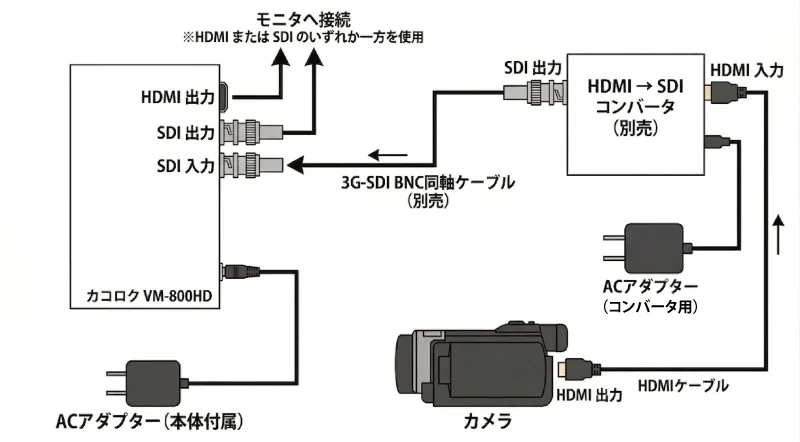

VM-800HDセットアップ画像（HDMI to SDIコンバータ、HDMI出力ビデオカメラ使用） — ※上図はHDMI出力ビデオカメラとの接続の一例です。

映像遅延装置カコロク VM-800HDと、3G-SDI BNC同軸ケーブルおよび HDMI to SDIコンバータの接続方法は以下のとおりです。

text

ビデオカメラ（HDMI出力）
 → HDMIケーブル
 → HDMI to SDIコンバータ
 → 3G-SDI BNC同軸ケーブル
 → カコロク本体（SDI入力）

※上記の接続方法は一例です。ご使用の機器や環境によって接続構成が異なる場合があります。

※3G-SDI BNC同軸ケーブルおよび HDMI to SDIコンバータは当社でも取り扱っています。（動作確認済み）

3G-SDI BNC同軸ケーブルとは

SDI（Serial Digital Interface）は、非圧縮のデジタル映像信号を同軸ケーブルで伝送する業務用インターフェース規格です。HD-SDI（SMPTE 292M）はフルHD対応、3G-SDI（SMPTE 424M）はその上位規格で、より高いビットレートの伝送に対応します。VM-800HDはHD-SDI/3G-SDI双方の入力に対応しており、接続にはBNCコネクタ付きの75Ω同軸ケーブルを使用します。

HDMIケーブルの安定伝送距離が10m未満であるのに対し、SDI同軸ケーブルは最長100mまで非圧縮の映像・音声信号を伝送できます。このため、中継現場をはじめとする業務用途で広く採用されています。
