フルHD映像遅延装置

カコロク VM-800HD

Name: カコロク VM-800HD
Brand: カコロク
SKU: VM-800HD

一瞬の判定、極限の分析。その「一秒」を止めない。

HD-SDI対応・外部制御拡張。現場の要求に応えるフルHD映像遅延装置。

デモ機無料貸出サービス実施中！

「判定を確認するまでの時間」や「再生操作による指導の中断」は、プロフェッショナルの現場における大きな課題です。

カコロク VM-800HDは、こうしたプロユースの要求に応えるために開発されたハイエンドモデルです。HD-SDI/3G-SDI信号に対応し、ビデオカメラとモニターの間に接続するだけで、最大160秒間遅延させた過去の映像を常時表示することができます。録画から再生までの手間を省くだけでなく、外部ポートを活用したシステム拡張により、PC制御や外部スイッチとの連携も柔軟に可能です。競技場でのレース判定やプロ向けゴルフスクールの分析システムなど、正確さと即応性が求められる現場において、円滑なフィードバック環境の構築をサポートします。

用途

競技・レース判定トレーニング施設・スポーツ工学博物館・公共施設

希望小売価格：219,000円（税込240,900円）

※ あります・要問合せ

見積もり・お問い合わせ

デモ機貸出を申し込むデモ機貸出サービスについて →

主な機能

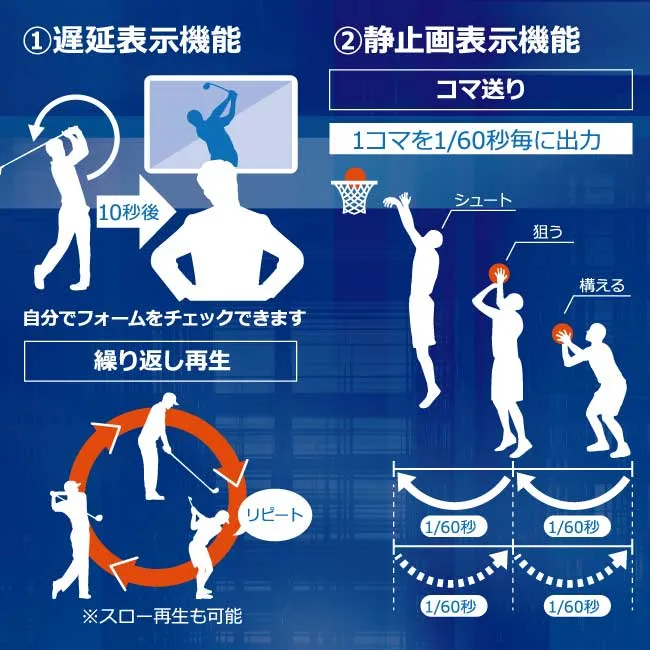

最大160秒の映像遅延表示
撮影中の映像を設定したの設定値分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間のを行います。遅延単位は「秒」または「1/60秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。
リアルタイム映像のライブ表示
撮影中の映像をリアルタイムでモニターに表示しながら、バックグラウンドで最大160秒間のを行います。
繰り返し再生
した映像を、設定したの設定値分（最大160秒）遡って繰り返しします。これにより、映像の動きを集中的に確認することが可能です。
6段階の多機能スロー再生
映像を1/2速から1/60速まで、6通りの速度でスローできます。肉眼では捉えきれない素早い動きを詳細に分析するのに最適です。
1/60秒ごとのコマ送り・コマ戻し
静止モードでは、1/60秒（1コマ）単位でのコマ送り・コマ戻し操作に対応しています。決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。

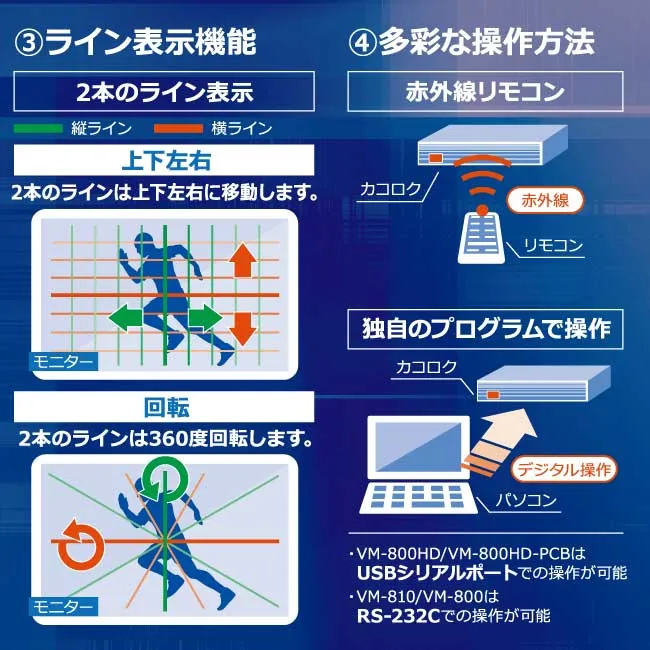

ガイド用「2本のライン」表示機能
モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。

特徴・強み

プロの現場に不可欠な「HD-SDI/3G-SDI」入力・出力に対応

プロユースのビデオカメラや業務用システムで標準的なSDI信号の入出力に対応しています。高品位なフルHD映像を維持したまま、競技場やスタジオなど、長距離伝送や高い信頼性が求められる運用環境に最適です。

「最大160秒」の遅延再生が、判定・分析のタイムラグをゼロへ

撮影中の映像を画像メモリに保存し続け、設定した秒数（最大160秒）だけ遅らせて表示します。レースのゴール判定やゴルフのフォーム分析において、・の操作を一切介さず、必要なシーンを常時即座に確認可能です。

現場のニーズに応じた「柔軟なシステム連携と外部制御」

付属のリモコン操作に加え、やを搭載しています。 PCや外部フットスイッチ、センサー等との連携により、現場のオペレーションに合わせた自動化・省力化を実現します。

1/60秒単位の緻密な分析を支える「多機能スロー＆静止画表示」

1/2、1/4、1/8、1/15、1/30、1/60速の6通りのスロー、および1/60秒ごとのコマ送り・コマ戻しが可能です。判定に不可欠な「一瞬」を逃さず、プロのアスリートや指導者が求める高い精度での動作確認をサポートします。

一般仕様

品名	映像遅延装置カコロク VM-800HD
型式	VM-800HD
入力	HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M）
入力フォーマット	1920×1080/60/P 1920×1080/59.94/P 1920×1080/60/I 1920×1080/59.94/I 1920×1080/30/P 1920×1080/29.97/P 1280×720/60/P 1280×720/59.94/P 1280×720/30/P
出力	HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M） HDMI ×1
出力フォーマット	1920×1080/60/P 1920×1080/60/I 1920×1080/30/P 1280×720/60/P 1280×720/30/P ※解像度は入力と同一となります。　フレームレートは60fpsまたは30fpsで、入力とは非同期です。　59.94fpsまたは29.97fpsで入力された場合、それぞれ60fps、30fpsで表示されます。　動画表示中、フレームのスキップまたは同一フレームが繰り返されることがあります。
制御方法	リモコン USBシリアルポート ×1 デジタル入力ポート ×1
録画方式	YUV 4:2:2 デジタルメモリ (MOTION JPEG)
遅延時間	最大160秒（秒単位もしくは1フレーム 1/60秒単位で設定可能）
巻戻時間	最大160秒
電源	ACアダプタ（DC 5V, 1A）
消費電力	3W
外形寸法	184(W) × 30(H) × 93(D) mm（突起部含まず）
重量	515g
動作環境	温度 0℃〜40℃ / 湿度 20〜80％（結露なきこと）
保存環境	温度 −20℃〜60℃ / 湿度 10〜90％（結露なきこと *非梱包状態にて）
腐食性ガス	なきこと

同梱品目

カコロク本体（×1）

ACアダプタ 5V2A（×1）

赤外線式マスターリモコン VR-01（×1）

リモコン用単4形アルカリ乾電池（×2）

デジタル入力用コネクタ（×1）

リモコンクイック操作ガイド（×1）

取扱説明書（×1）

保証書（×1）

導入事例

学校・教育

マット運動の動作分析と指導改善

操作なしで数秒後に映像を確認できる仕組みが、授業での活用ニーズと一致したため導入。生徒の興味・関心を引き出すとともに、マット運動の動作分析を通じて、技の完成度向上や習得の促進、パフォーマンス向上を実現。

メディア・映像配信

複数映像配信でのチャンネル間同期

複数の映像配信において、チャンネル毎の映像タイミングを揃えるために映像遅延再生システム搭載の本装置を導入。SDI対応を活かしたメディア配信環境で活用。

博物館・公共施設

博物館での映像遅延再生システム導入

博物館内に遅延再生機能を導入。DIPスイッチによる設定変更で、運用条件に応じて柔軟な運用が可能に。
