カコロク VM-800HD-Light-PCB
フルHD遅延再生を、最短で貴社製品に。
HDMI対応・DC 5V駆動。電源設計不要のオールインワン基板。
フィットネス機器やトレーニング装置に、フルHDの遅延再生機能を手軽に組み込みたい。VM-800HD-Light-PCBは、そうした開発現場の要求に応える基板ユニットです。
装置版VM-800HD-Lightと同等の機能を、1枚の基板に収めました。HDMI入出力に標準対応し、最大160秒のフルHD映像遅延再生を実現します。別体のオプション基板が不要なDC 5V単一電源駆動のため、組み込み先の電源設計を大幅に簡素化できます。 スロー再生やコマ送りなど分析に必要な機能も装置版と同等に搭載。既存筐体への実装や装置内組み込みなど、貴社の製品開発における設計自由度を高めます。
用途
希望小売価格：62,300円（税込68,530円）
主な機能
-

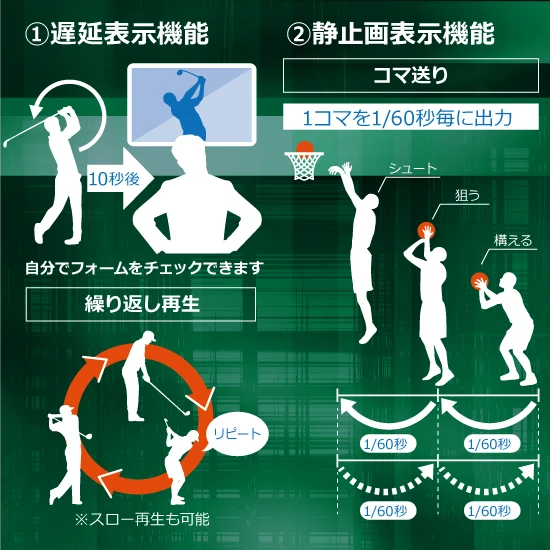

最大160秒の映像遅延表示
撮影中の映像を設定したの設定値分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間のを行います。遅延単位は「秒」または「1/60秒（フレーム）」から選択でき、付属のリモコンで詳細な設定が可能です。
-
リアルタイム映像のライブ表示
撮影中の映像をリアルタイムでモニターに表示しながら、バックグラウンドで最大160秒間のを行います。
-

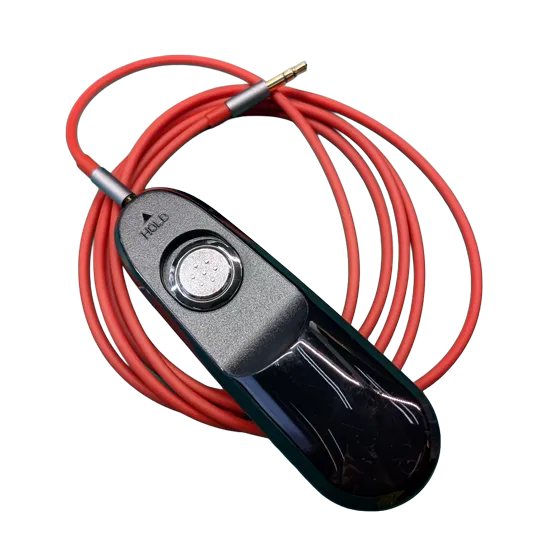

スポット録画
スイッチで、遅延映像・ライブ映像の見たいシーンだけをピンポイントにできます。 からへの切り替えがワンクリックでスムーズに行え、気になる動きをすぐに確認できます。
-
繰り返し再生
した映像を、設定したの設定値分（最大160秒）遡って繰り返しします。 これにより、映像の動きを集中的に確認することが可能です。
-
6段階の多機能スロー再生
映像を1/2速から1/60速まで、6通りの速度でスローできます。 肉眼では捉えきれない素早い動きを詳細に分析するのに最適です。
-

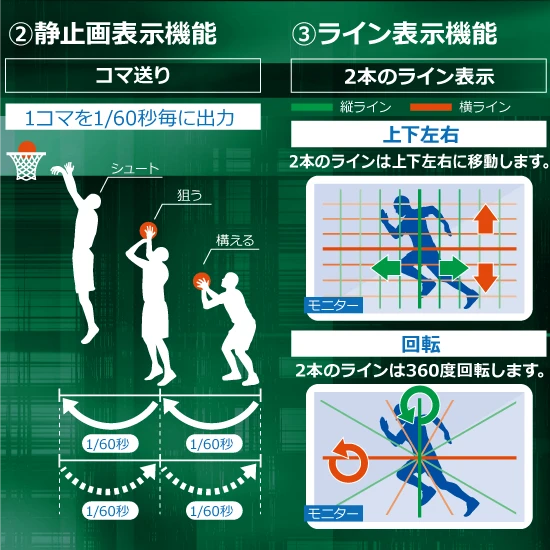

1/60秒ごとのコマ送り・コマ戻し
静止モードでは、1/60秒（1コマ）単位でのコマ送り・コマ戻し操作に対応しています。 決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-
ガイド用「2本のライン」表示機能
モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。 自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。
特徴・強み
装置版VM-800HD-Lightと同等の映像遅延機能
フルHD（1080P/60Hz）対応の映像遅延機能を基板単体で実現。 最大160秒の遅延、スロー、コマ送りなど装置版と同等の機能を搭載しています。
基板単体で組み込み・実装が自在
筐体を除いたメイン基板のみの構成のため、お客様独自の装置や筐体への組み込みが容易。 設置場所や用途に応じた柔軟な実装が可能です。
オプション基板不要の「DC 5V単一電源駆動」
別体のオプション基板を必要としないDC 5V単一電源で動作するシンプル設計。 組み込み先の電源設計を大幅に簡素化できます。
HDMI入出力によるフルHD映像対応
HDMI入力×1、HDMI出力×1を搭載。 フルHD（1920×1080）・HD（1280×720）の入力に対応し、市販のカメラ・モニターとの接続も容易です。
一般仕様
| 品名 | 映像遅延メモリ カコロク VM-800HD-Light-PCB |
|---|---|
| 型式 | VM-800HD-Light-PCB |
| 入力 | HDMI（HDCP非対応）×1 |
| 入力フォーマット | 1920×1080/60/P 1920×1080/59.94/P 1920×1080/60/I 1920×1080/59.94/I 1920×1080/30/P 1920×1080/29.97/P 1280×720/60/P 1280×720/59.94/P 1280×720/30/P |
| 出力 | HDMI ×1 |
| 出力フォーマット | 解像度 入力と同一 / 出力信号 60fps Progressive 固定 |
| 制御方法 | リモコン＆録画スイッチ |
| 録画方式 | YUV 4:2:2 デジタルメモリ (MOTION JPEG) |
| 遅延時間 | 最大160秒（秒単位もしくは1フレーム 1/60秒単位で設定可能） |
| 巻戻時間 | 最大160秒 |
| 電源 | ACアダプタ（DC 5V 2A） |
| 消費電力 | 3W |
| 動作環境 | 温度 0℃〜40℃ / 湿度 20〜80％（結露なきこと） |
| 保存環境 | 温度 −20℃〜60℃ / 湿度 10〜90％（非梱包状態にて結露なきこと） |
| 腐食性ガス | なきこと |
同梱品目
関連オプション品・付属品
製品比較
同カテゴリの製品スペックを比較できます。
|
|
|
|
|
|---|---|---|---|---|
| 価格 | 62,300円（税込68,530円） | 180,000円（税込198,000円） | 製造販売終了 | 製造販売終了 |
| 入力 | HDMI ×1 | HD-SDI/3G-SDI ×1 | NTSC ×1 | NTSC ×1 |
| 出力 | HDMI ×1 | HD-SDI/3G-SDI ×1 HDMI ×1 | NTSC ×1 | NTSC ×1 |
| 遅延時間 | 最大160秒 | 最大160秒 | 最大160秒 | 最大80秒 |
| 制御方法 | リモコン＆録画スイッチ | USB / デジタル入力 | RS-232C / デジタル入力 | RS-232C / デジタル入力 |
| 消費電力 | 3W | 3W | 約1.3W | 約1.3W |
| 電源 | ACアダプタ（DC 5V 2A） | DC 3.3V 2A | DC 3.3V±0.15V 約400mA | DC 3.3V±0.15V 約400mA |
| 表示中 | 詳しく見る | 詳しく見る | 詳しく見る |
製品カスタマイズも承ります
遅延時間の変更、入出力仕様の変更、専用機能の追加など、
お客様の用途に合わせたカスタマイズに対応します。
※製品カスタマイズは、一定数量でのご依頼を前提としています。
