カコロク VM-810-PCB
実績ある遅延再生機能を、貴社の装置に。
最大160秒・NTSC対応・外部制御。組み込み開発に最適な基板ユニット。
教育機器や映像分析システムに、高精度な遅延再生機能を追加したい。VM-810-PCBは、そうした組み込み開発のニーズに応えるメイン基板ユニットです。
装置版VM-810と同等の機能を基板単体で提供。最大160秒のNTSCコンポジット映像遅延に加え、RS-232Cポートやデジタル入力ポートによる外部制御に対応しており、シーケンサやパソコンとの連携で現場に合わせた自動化・省力化を実現します。 外部接点操作時のアイソレーションを実現するオプション基板（VM-800-SUB-POWER）もご用意しています。既存のアナログ映像インフラを活かした、コスト効率の高いシステム構築を支援します。 ※ 本製品は製造販売を終了しています。フルHD対応の後継基板 VM-800HD-PCB / VM-800HD-Light-PCB をご用意しています。
用途
主な機能
-

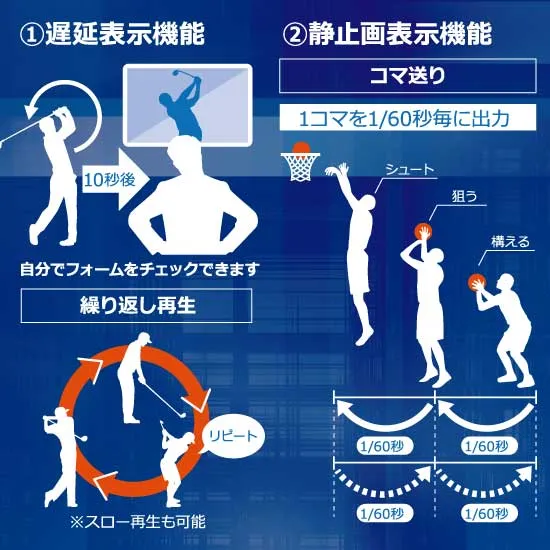

最大160秒の映像遅延表示
撮影中の映像を設定したの設定値分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間のを行います。 遅延単位は「秒」または「1/30秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。
-
リアルタイム映像のライブ表示
撮影中の映像をリアルタイムでモニターに表示しながら、バックグラウンドで最大160秒間のを行います。
-
繰り返し再生
した映像を、設定したの設定値分（最大160秒）遡って繰り返しします。 これにより、映像の動きを集中的に確認することが可能です。
-
6段階の多機能スロー再生
映像を1/2速から1/60速まで、6通りの速度でスローできます。 肉眼では捉えきれない素早い動きを詳細に分析するのに最適です。
-
1/60秒・1/30秒ごとのコマ送り・コマ戻し
静止モードでは、1/60秒または1/30秒（1コマ）単位での操作に対応しています。 決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-

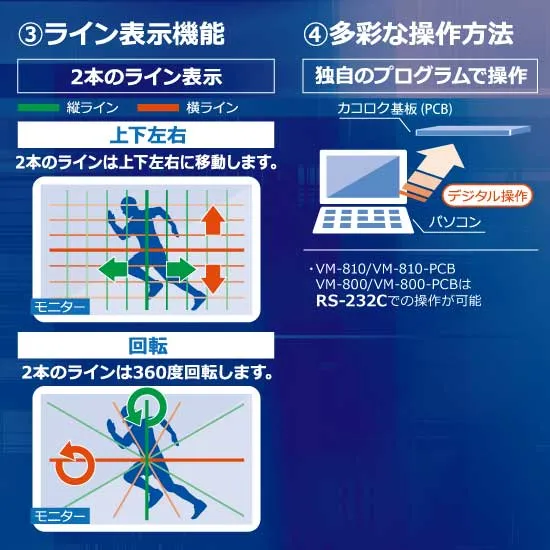

ガイド用「2本のライン」表示機能
モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。 自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。
特徴・強み
装置版VM-810と同等の映像遅延機能
NTSCコンポジット入出力対応の映像遅延機能を基板単体で実現。 最大160秒の遅延、スロー、コマ送りなど装置版と同等の機能を搭載しています。
基板単体で組み込み・実装が自在
筐体を除いたメイン基板のみの構成のため、お客様独自の装置や筐体への組み込みが容易。 設置場所や用途に応じた柔軟な実装が可能です。
オプション：アイソレータ＆電源補助基板（VM-800-SUB-POWER）
外部機器やフットスイッチなど外部接点で操作する場合に推奨するオプション基板です。 フォトカプラによる絶縁回路でメイン基板のデジタル入力を保護し、ノイズや電位差の影響を軽減します。 DC入力ジャックと電源スイッチも搭載し、ACアダプタからの給電や電源操作にも対応します。
一般仕様
| 品名 | 映像遅延メモリ カコロク VM-810-PCB |
|---|---|
| 型式 | VM-810-PCB |
| 入力 | NTSCコンポジットビデオ ×1（S-VIDEO切替対応） |
| 出力 | NTSCコンポジットビデオ ×1 |
| 制御方法 | RS-232C ×1 デジタル入力ポート ×1※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板 VM-800-SUB-B-LED（別売り）が必要です。 |
| 有効画素数 | 720 × 480（1フレーム） |
| 録画方式 | YUV 4:2:2 デジタルメモリ (MOTION JPEG) |
| 録画/再生速度 | 30フレーム/秒 |
| 遅延時間 | 最大160秒（秒単位もしくは1フレーム 1/30秒単位で設定可能） |
| 巻戻時間 | 最大160秒 |
| 電源 | DC 3.3V±0.15V 約400mA |
| 消費電力 | 約1.3W |
| 動作環境 | 温度 0℃〜40℃ / 湿度 20〜80％（結露なきこと） |
| 保存環境 | 温度 −20℃〜60℃ / 湿度 10〜90％（結露なきこと *非梱包状態にて） |
| 腐食性ガス | なきこと |
※S-VIDEO入出力対応（詳細は取扱説明書参照）
同梱品目
関連オプション品・付属品
オプション品

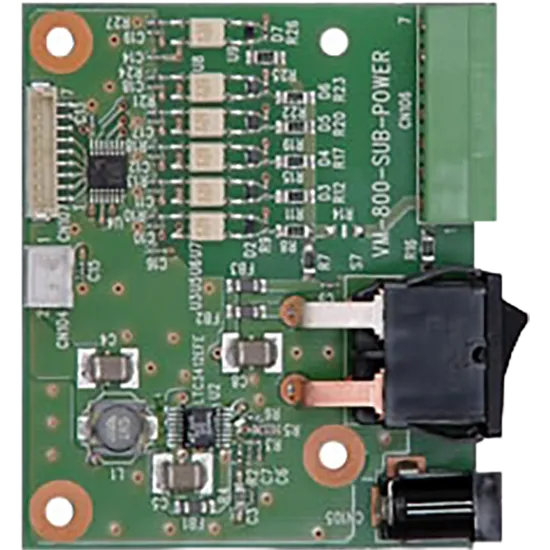

アイソレータ＆電源補助基板 VM-800-SUB-POWER
メイン基板のデジタル入力ポートにフォトカプラ絶縁回路を追加し、外部機器やフットスイッチなどの外部接点入力を安全に取り扱えるオプション基板です。DC入力ジャックと電源スイッチも備え、ACアダプタからの給電や電源ON/OFFの操作性も向上します。メイン基板は単体でも動作可能ですが、外部接点を使用する場合に推奨します。
6,000円（税込 6,600円）
取扱説明書（PCB）
製品比較
同カテゴリの製品スペックを比較できます。
|
|
|
|
|
|---|---|---|---|---|
| 価格 | 製造販売終了 | 62,300円（税込68,530円） | 180,000円（税込198,000円） | 製造販売終了 |
| 入力 | NTSC ×1 | HDMI ×1 | HD-SDI/3G-SDI ×1 | NTSC ×1 |
| 出力 | NTSC ×1 | HDMI ×1 | HD-SDI/3G-SDI ×1 HDMI ×1 | NTSC ×1 |
| 遅延時間 | 最大160秒 | 最大160秒 | 最大160秒 | 最大80秒 |
| 制御方法 | RS-232C / デジタル入力 | リモコン＆録画スイッチ | USB / デジタル入力 | RS-232C / デジタル入力 |
| 消費電力 | 約1.3W | 3W | 3W | 約1.3W |
| 電源 | DC 3.3V±0.15V 約400mA | ACアダプタ（DC 5V 2A） | DC 3.3V 2A | DC 3.3V±0.15V 約400mA |
