カコロク VM-800HD-PCB
HD-SDI対応の映像遅延機能を、1枚の基板に。
HD-SDI対応・外部制御拡張。貴社製品に組み込めるフルHD映像遅延エンジン。
競技判定システムや映像分析装置に、高精度な遅延再生機能を組み込みたい。VM-800HD-PCBは、そうした開発現場の要求に応えるメイン基板ユニットです。
装置版VM-800HDと同等の機能を、1枚の基板に収めました。HD-SDI/3G-SDI入出力およびHDMI出力に標準対応し、業務用映像インフラへのシームレスな統合が可能です。USBシリアルポートやデジタル入力ポートによる外部制御にも対応しており、PC連携やセンサー入力による自動化など、現場のオペレーションに最適化したシステム構築を実現します。 また、外部接点操作時のアイソレーションを実現するオプション基板（VM-800HD-SUB-POWER）もご用意しています。設計から実装まで、貴社の製品開発を支援します。
用途
希望小売価格：180,000円（税込198,000円）
主な機能
-

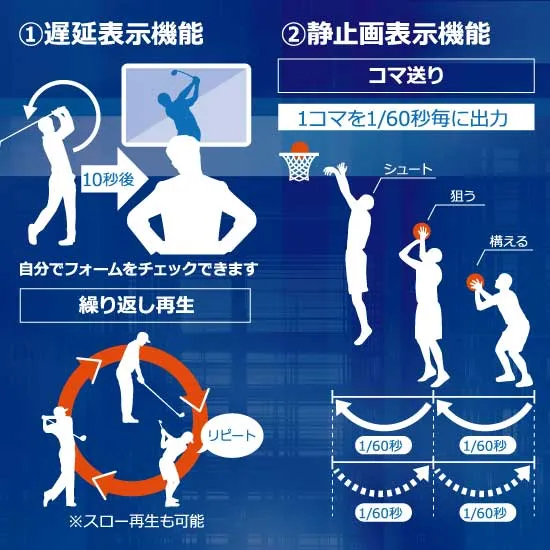

最大160秒の映像遅延表示
撮影中の映像を設定したの設定値分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間のを行います。 遅延単位は「秒」または「1/60秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。
-
リアルタイム映像のライブ表示
撮影中の映像をリアルタイムでモニターに表示しながら、バックグラウンドで最大160秒間のを行います。
-
繰り返し再生
した映像を、設定したの設定値分（最大160秒）遡って繰り返しします。 これにより、映像の動きを集中的に確認することが可能です。
-
6段階の多機能スロー再生
映像を1/2速から1/60速まで、6通りの速度でスローできます。 肉眼では捉えきれない素早い動きを詳細に分析するのに最適です。
-
1/60秒ごとのコマ送り・コマ戻し
静止モードでは、1/60秒（1コマ）単位でのコマ送り・コマ戻し操作に対応しています。 決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-

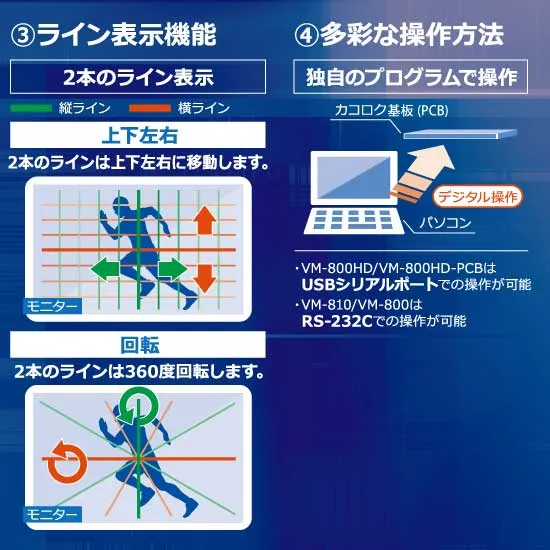

ガイド用「2本のライン」表示機能
モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。 自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。
特徴・強み
装置版VM-800HDと同等の映像遅延機能
HD-SDI/3G-SDI入出力対応のフルHD映像遅延機能を基板単体で実現。 やによる外部制御にも対応しています。
基板単体で組み込み・実装が自在
筐体を除いたメイン基板のみの構成のため、お客様独自の装置や筐体への組み込みが容易。 設置場所や用途に応じた柔軟な実装が可能です。
オプション：アイソレータ＆電源補助基板（VM-800HD-SUB-POWER）
外部機器やフットスイッチなど外部接点で操作する場合に推奨するオプション基板です。 フォトカプラによる絶縁回路でメイン基板のデジタル入力を保護し、ノイズや電位差の影響を軽減します。 DC入力ジャックと電源スイッチも搭載し、ACアダプタからの給電や電源操作にも対応します。
HD-SDI/3G-SDI入出力・HDMI出力対応
HD-SDI/3G-SDI入力×1、HD-SDI/3G-SDI出力×1、HDMI出力×1を搭載。 プロフェッショナル映像機器との接続に対応しています。
一般仕様
| 品名 | 映像遅延メモリ カコロク VM-800HD-PCB |
|---|---|
| 型式 | VM-800HD-PCB |
| 入力 | HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M） |
| 入力フォーマット | 1920×1080/60/P 1920×1080/59.94/P 1920×1080/60/I 1920×1080/59.94/I 1920×1080/30/P 1920×1080/29.97/P 1280×720/60/P 1280×720/59.94/P 1280×720/30/P |
| 出力 | HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M） HDMI ×1 |
| 出力フォーマット | 1920×1080/60/P 1920×1080/60/I 1920×1080/30/P 1280×720/60/P 1280×720/30/P ※解像度は入力と同一となります。 フレームレートは60fpsまたは30fpsで、入力とは非同期です。 59.94fpsまたは29.97fpsで入力された場合、それぞれ60fps、30fpsで表示されます。 動画表示中、フレームのスキップまたは同一フレームが繰り返されることがあります。 |
| 制御方法 | USBシリアルポート ×1 デジタル入力ポート ×1※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板（別売り）が必要です。 |
| 録画方式 | YUV 4:2:2 デジタルメモリ (MOTION JPEG) |
| 遅延時間 | 最大160秒（秒単位もしくは1フレーム 1/60秒単位で設定可能） |
| 巻戻時間 | 最大160秒 |
| 電源 | DC 3.3V 2A |
| 消費電力 | 3W |
| 動作環境 | 温度 0℃〜40℃ / 湿度 20〜80％（結露なきこと） |
| 保存環境 | 温度 −20℃〜60℃ / 湿度 10〜90％（結露なきこと *非梱包状態にて） |
| 腐食性ガス | なきこと |
同梱品目
関連オプション品・付属品
オプション品

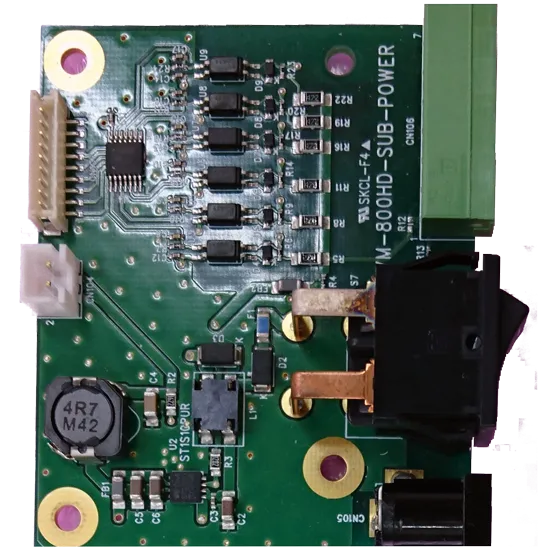

アイソレータ＆電源補助基板 VM-800HD-SUB-POWER
メイン基板のデジタル入力ポートにフォトカプラ絶縁回路を追加し、外部機器やフットスイッチなどの外部接点入力を安全に取り扱えるオプション基板です。DC入力ジャックと電源スイッチも備え、ACアダプタからの給電や電源ON/OFFの操作性も向上します。メイン基板は単体でも動作可能ですが、外部接点を使用する場合に推奨します。
8,500円（税込 9,350円）
取扱説明書（PCB）導入事例
教育現場での実技演習における即時フィードバック
教育現場向け映像機器に遅延再生機能を実装。身体動作の要点を映像で客観的に把握させ、指導の質向上に貢献。
競技判定システムでの着順判定の迅速化
レース競技の判定システムに映像遅延基板を組み込み、ゴールシーンの即時リプレイ機能を実現。審判員や競技者がその場で着順を確認可能に。
製品比較
同カテゴリの製品スペックを比較できます。
|
|
|
|
|
|---|---|---|---|---|
| 価格 | 180,000円（税込198,000円） | 62,300円（税込68,530円） | 製造販売終了 | 製造販売終了 |
| 入力 | HD-SDI/3G-SDI ×1 | HDMI ×1 | NTSC ×1 | NTSC ×1 |
| 出力 | HD-SDI/3G-SDI ×1 HDMI ×1 | HDMI ×1 | NTSC ×1 | NTSC ×1 |
| 遅延時間 | 最大160秒 | 最大160秒 | 最大160秒 | 最大80秒 |
| 制御方法 | USB / デジタル入力 | リモコン＆録画スイッチ | RS-232C / デジタル入力 | RS-232C / デジタル入力 |
| 消費電力 | 3W | 3W | 約1.3W | 約1.3W |
| 電源 | DC 3.3V 2A | ACアダプタ（DC 5V 2A） | DC 3.3V±0.15V 約400mA | DC 3.3V±0.15V 約400mA |
| 表示中 | 詳しく見る | 詳しく見る | 詳しく見る |
製品カスタマイズも承ります
遅延時間の変更、入出力仕様の変更、専用機能の追加など、
お客様の用途に合わせたカスタマイズに対応します。
※製品カスタマイズは、一定数量でのご依頼を前提としています。
