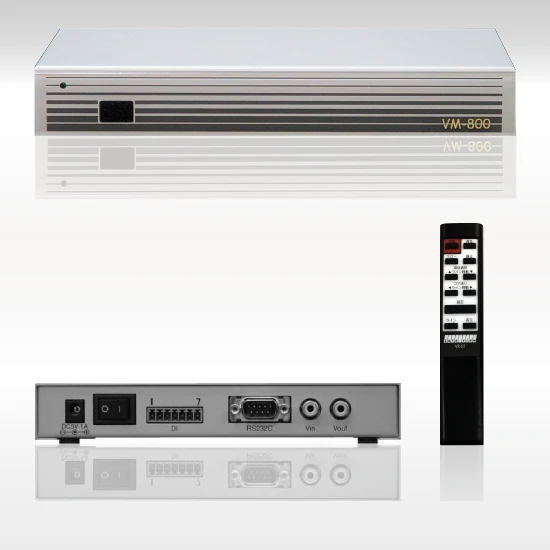

カコロク VM-810
動きを「見える化」する、指導の定番。
最大160秒の遅延再生と外部制御。教育現場で磨かれた信頼性。
カメラの映像を、設定した秒数だけ遅らせてモニターに自動表示。それがカコロクの基本機能です。
カコロク VM-810は、初代VM-800の後継として遅延時間を2倍に拡張した、最大160秒の映像遅延再生が可能なアナログNTSC入出力搭載モデルです。スロー再生（最小1/60速）や1/60秒単位のコマ送り・コマ戻しなど、素早い動きを細かく分析するための機能を搭載。RS-232Cポートによる外部操作にも対応しており、シーケンサやパソコンとの連携で、現場に合わせた柔軟な運用が可能です。 大学の体育学部や武道場、スポーツ施設など、数多くの教育・トレーニング現場に導入いただいてきた実績あるモデルです。 ※ 本製品は製造販売を終了しています。フルHD対応の後継機種 VM-800HD / VM-800HD-Light をご用意しています。
用途
主な機能
-

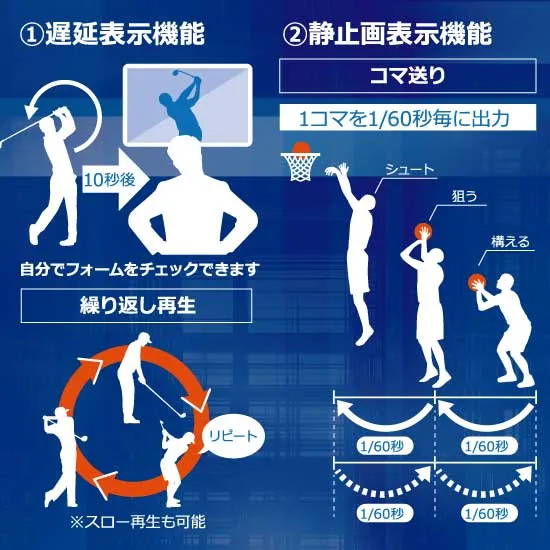

最大160秒の映像遅延表示
撮影中の映像を設定したの設定値分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間のを行います。 遅延単位は「秒」または「1/30秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。
-
リアルタイム映像のライブ表示

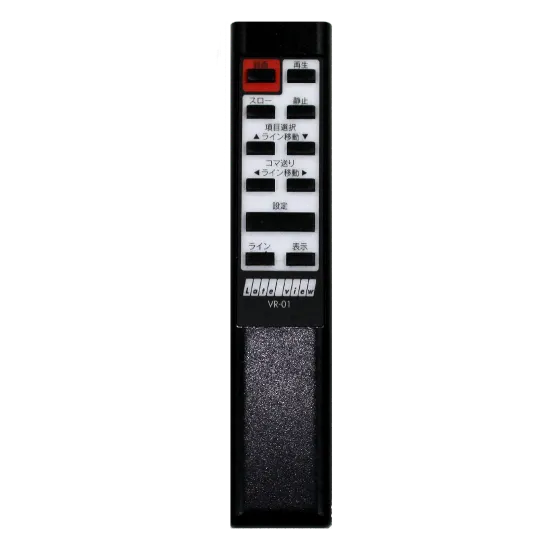

撮影中の映像をリアルタイムでモニターに表示しながら、バックグラウンドで最大160秒間のを行います。 ライブ表示モードへは、付属のマスターリモコン（VR-01）の「表示」キーを入力することで切り替え可能です。
-
繰り返し再生
した映像を、設定したの設定値分（最大160秒）遡って繰り返しします。 これにより、映像の動きを集中的に確認することが可能です。
-
6段階の多機能スロー再生
映像を1/2速から1/60速まで、6通りの速度でスローできます。 肉眼では捉えきれない素早い動きを詳細に分析するのに最適です。
-
1/60秒・1/30秒ごとのコマ送り・コマ戻し
静止モードでは、1/60秒または1/30秒（1コマ）単位での操作に対応しています。 決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-

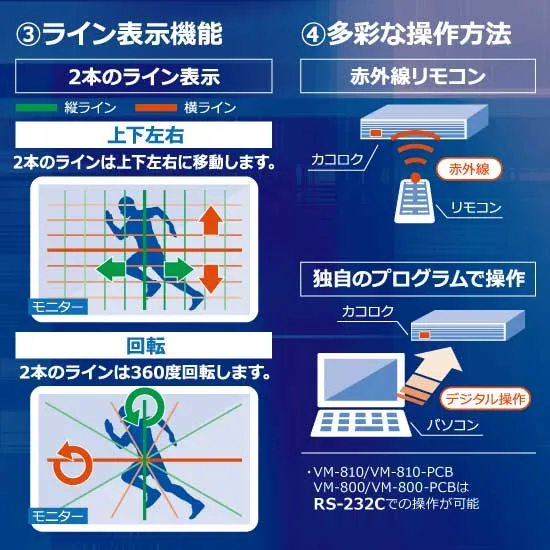

ガイド用「2本のライン」表示機能
モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。 自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。
特徴・強み
新書サイズの低消費電力設計
重量480g、外形寸法184(W)×30(H)×93(D)mmの新書サイズ。 コンパクトなデザインかつ低消費電力設計です。
最大160秒の映像遅延表示
最大160秒遅延させた映像をしながらモニター画面に表示。 は「秒単位」と「1フレーム1/30秒単位」の2通りに対応。

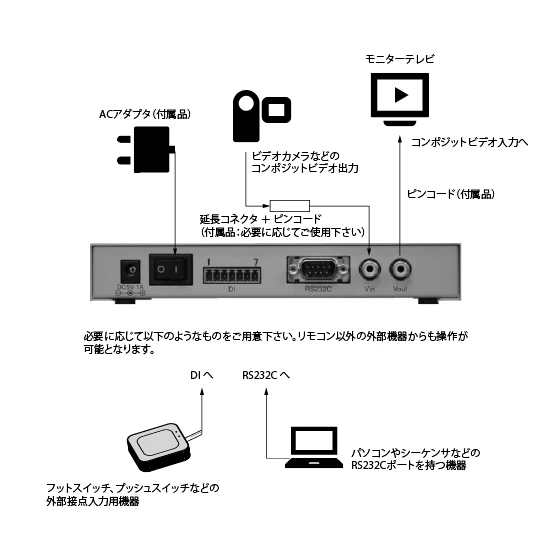

RS-232C・デジタル入力による外部制御
RS-232Cポートを搭載し、シーケンサ・パソコンなどから制御可能。 デジタル入力ポートにより外部スイッチでのモード切替にも対応。
スロー再生・コマ送り
1/2、1/4、1/8、1/15、1/30、1/60速の6通りのスロー速度に加え、1コマ1/60秒毎のが可能。
一般仕様
| 品名 | 映像遅延装置カコロク VM-810 |
|---|---|
| 型式 | VM-810 |
| 入力 | NTSCコンポジットビデオ ×1 |
| 出力 | NTSCコンポジットビデオ ×1 |

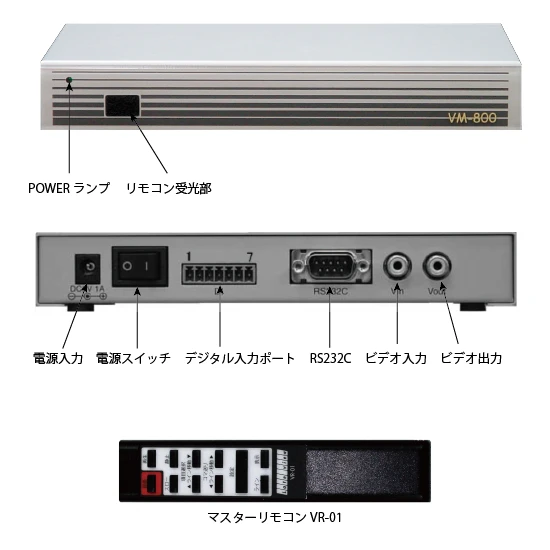

| 制御方法 | リモコン RS-232C ×1 デジタル入力ポート ×1 |
| 有効画素数 | 720 × 480（1フレーム） |
| 録画方式 | YUV 4:2:2 デジタルメモリ (MOTION JPEG) |
| 録画/再生速度 | 30フレーム/秒 |
| 遅延時間 | 最大160秒（秒単位もしくは1フレーム 1/30秒単位で設定可能） |
| 巻戻時間 | 最大160秒 |
| 電源 | ACアダプタ（DC 5V, 2A） |
| 消費電力 | 3W |
| 外形寸法 | 184(W) × 30(H) × 93(D) mm（突起部含まず） |
| 重量 | 480g |
| 動作環境 | 温度 0℃〜40℃ / 湿度 20〜80％（結露なきこと） |
| 保存環境 | 温度 −20℃〜60℃ / 湿度 10〜90％（結露なきこと *非梱包状態にて） |
| 腐食性ガス | なきこと |
同梱品目
関連オプション品・付属品
導入事例
ゴルフスイング動作の即時フィードバックによるフォーム改善
スイング動作を映像遅延再生で確認・分析。プレー直後にフォームを確認できるため、客観的な分析が可能に。
製品比較
同カテゴリの製品スペックを比較できます。
|
|
|
|
|
|---|---|---|---|---|
| 価格 | 製造販売終了 | 89,800円（税込98,780円） | 219,000円（税込240,900円） | 製造販売終了 |
| 入力 | NTSC ×1 | HDMI ×1 | HD-SDI/3G-SDI ×1 | NTSC ×1 |
| 出力 | NTSC ×1 | HDMI ×1 | HD-SDI/3G-SDI ×1 HDMI ×1 | NTSC ×1 |
| 遅延時間 | 最大160秒 | 最大160秒 | 最大160秒 | 最大80秒 |
| 制御方法 | リモコン / RS-232C / デジタル入力 | リモコン＆録画スイッチ | リモコン / USB / デジタル入力 | リモコン / RS-232C / デジタル入力 |
| 消費電力 | 3W | 3W | 3W | 3W |
| 電源 | ACアダプタ（DC 5V, 2A） | ACアダプタ（DC 5V, 2A） | ACアダプタ（DC 5V, 1A） | ACアダプタ（DC 5V, 2A） |
